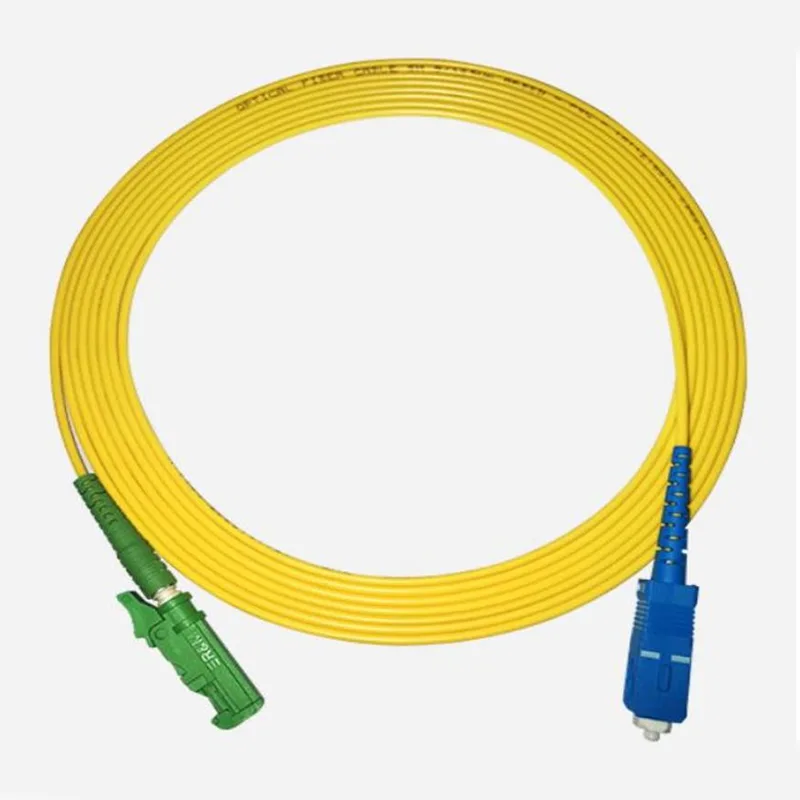

3 mm-es kerek E2000/APC-SC/UPC patch kábelek

Orientalfiber offers the 3mm Round Cable E2000/APC- SC/UPC Patch Cords, a reliable fiber optic solution from a leading manufacturer in China. Designed for high-precision data transmission, these patch cords support multiple applications in data centers, FTTH projects, and Ethernet networks. Available in customizable lengths, these cables are factory terminated, tested, and compliant with industry standards, ensuring seamless integration into your network setup.

Kérdés küldése

termékleírás

A3 mm-es kerek E2000/APC-SC/UPC patch kábelekAz Orientalfiber termékei egységes jelminőséget biztosítanak a különböző hálózati környezetekben. A nagy pontosságú csatlakozókkal és a kiváló végfelületi polírozási lehetőségekkel (UPC és APC) ezek a kábelek alkalmasak egyszálas csatlakozásokra, támogatva az SC és LC csatlakozókat. Az Orientalfiber nagykereskedelmi és beszállítói lehetőségeket kínál azon ügyfelek számára, akik megbízható száloptikai megoldásokat keresnek.

Alkalmazások

Adatközpontok és szerverszobák
Ethernet hálózati telepítések
FTTH (Fiber to the Home) telepítése
Gerinc, vízszintes és felszálló kábelezés
Videó-, adat- és hangátvitel
Integráció vizsgálóberendezésekkel és mérőrendszerekkel

Főbb jellemzők

Nagy pontosságú csatlakozó az alacsony beillesztési veszteségért
UPC és APC végfelület polírozási lehetőségek
Támogatja az SC, LC és más egyszálas csatlakozókat
Testreszabható hosszúságok a projekt igényei szerint
100%-ban gyárilag lezárt és tesztelt
ROHS-kompatibilis a környezetbiztonság érdekében

Technikai előnyök

Az Orientalfiber 3 mm-es kerek E2000/APC-SC/UPC patch kábeleit szigorú gyártási szabványok szerint tervezték. A kábelek stabil optikai teljesítményt tartanak fenn változatos körülmények között, csökkentve a jelcsillapítást és biztosítva a megbízható kapcsolatot. A hálózat kialakításától függően beltéri és kültéri használatra egyaránt alkalmasak.

Miért válassza az Orientalfibert?

Mint szakemberszállító és gyártó, Az Orientalfiber végpontok közötti megoldásokat kínál az optikai hálózatokhoz. A beltéri és kültéri optikai kábeleket, ODN-komponenseket és optikai hálózati berendezéseket felölelő négy gyárával az Orientalfiber világszerte támogatja a nagyszabású telepítéseket és mérnöki projekteket. Minőségi tanúsítványaik, köztük az ISO9001 és az ISO45001, a precíziós gyártás és a munkahelyi biztonság iránti elkötelezettséget tükrözik.

Telepítés és karbantartás

A 3 mm-es kerek E2000/APC-SC/UPC patch kábelek készen állnak a gyors telepítésre. A gyári lezárás minimális beállítási időt biztosít, míg a polírozott csatlakozók csökkentik a jelvisszaverődést. Az Orientalfiber útmutatást ad a megfelelő útválasztáshoz, kezeléshez és teszteléshez is, hogy a kábel élettartama során fenntartsák az optimális teljesítményt.

GYIK

Rendelhetek egyedi hosszúságot?

Igen, az Orientalfiber testreszabható hosszúságokat biztosít a projekt követelményeinek megfelelően.

Mely csatlakozótípusok támogatottak?

Az SC, LC és más egyszálas csatlakozók UPC és APC polírozási opciókkal is támogatottak.

Ezeket a patch zsinórokat tesztelték a szállítás előtt?

Igen, mindegyik3 mm-es kerek E2000/APC-SC/UPC patch kábel100%-ban gyárilag lezárt és tesztelt a megbízható teljesítmény érdekében.

Vegye fel a kapcsolatot az Orientalfiberrel

Nagykereskedelmi, tömeges rendelésekkel vagy részletes termékleírásokkal kapcsolatban forduljon az Orientalfiberhez. Professzionális csapatuk teljes körű támogatást nyújt a beszerzésben, a projekttervezésben és az értékesítés utáni szolgáltatásokban.

Műszaki előírás:

Építmények	Egység	Leírások
Fiber mód		Egymódusú: ITU-T G657A1
Rostszám		Simplex
Hullámhossz	nm	1310/1550
Beillesztési veszteség	dB	≤0,30
Visszatérési veszteség	dB	≥55 (APC) ≥50 (UPC)
Thight-puffer szálátmérő	hm	900
Thight-Buffer Fiber Color		Fehér
Kábelköpeny színe		Sárga
Kábelköpeny anyaga		LSZH
Kábel átmérő	mm	Φ3,0 ±0,20
Hossz	m	3,0 +0,1/-0
Csatlakozó típusa		SC/APC (zöld) SC/UPC (kék)
Végfelület polírozás		APC és UPC
Vérvég anyaga		Kerámiai
Csatlakozás megismételhetősége		> 800 alkalommal
Minimális hajlítási sugár	mm	≥20
Szál/kábel rögzítés találkozik	N	50N±2N 5N/s 120s időtartammal
Üzemi hőmérséklet	℃	-25 ℃ ~ +65 ℃
Tárolási hőmérséklet	℃	-25 ℃ ~ +65 ℃

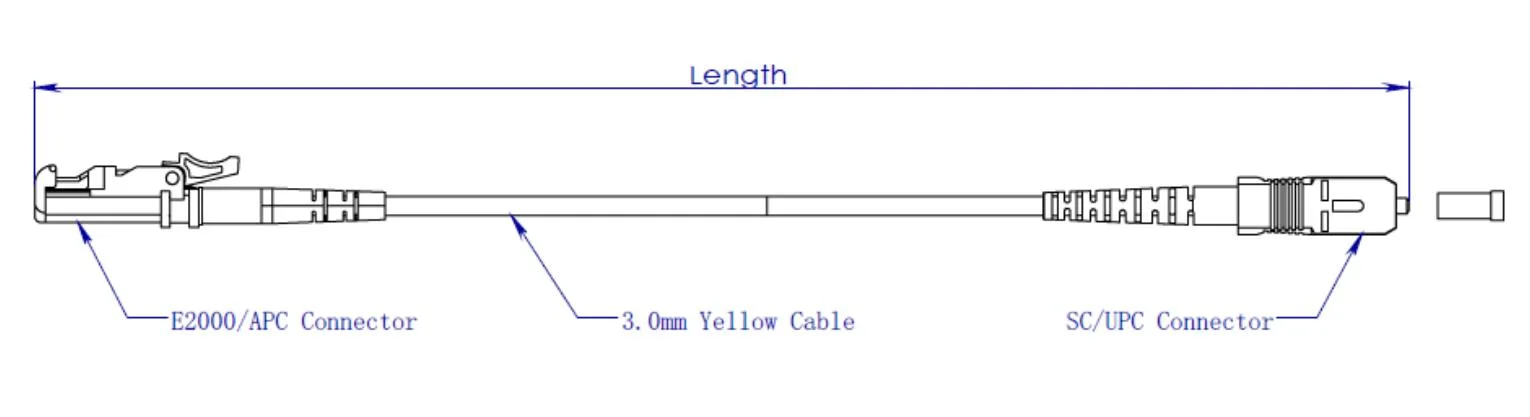

Dimenziós rajz:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

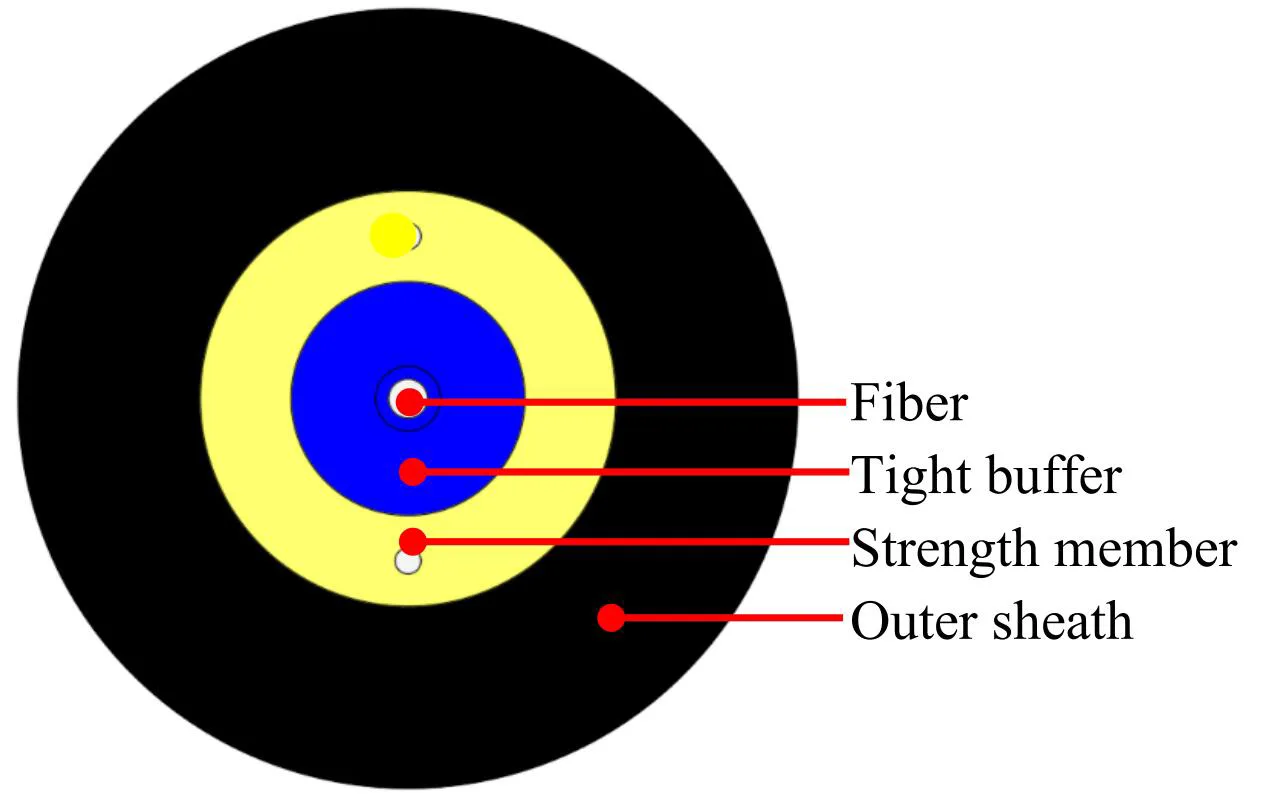

Kábel felépítése:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

Tételek		Műszaki adatok
Feszes pufferszál	Rostszám	1
	Száltípus	G.657A1
	Szálszín	Kék
	Anyag	LSZH
	Átmérő	Φ0,9 ± 0,05 mm
	Feszes puffer szín	Fehér
Erőtag	Anyag	Poliészter fonal
Külső burkolat	Anyag	LSZH
	Átmérő	Φ3,0 ± 0,2 mm
	Külső köpeny Szín	Sárga
Tintajel	Szín	Fekete

A rost jellemzői:

A kábelszál (a kész kábel szála) összes jellemzőjének meg kell felelnie legalább az ITU-T G.657A1 ajánlásának, és a következőnek kell lennie.

Tétel	Specifikáció
Száltípus	Egymódú
Szálas anyag	Adalékolt szilícium-dioxid
Csillapítási együttható @ 1310 nm @ 1383nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kábel levágási hullámhossz	≤ 1260 nm
Nulla diszperziós hullámhossz	1300 ~ 1324 nm
Nulla diszperziós meredekség	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromatikus diszperzió @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Módmező átmérője @ 1310 nm	8,8±0,4 um
Mag/burkolat koncentrikussági hiba	≤ 0,5 um
A burkolat átmérője	125,0 ± 0,7 um
Burkolat nem kör alakú	≤5%
Elsődleges bevonat átmérője	242 ± 7 um
Koncentricitás Elsődleges bevonat / Bevonat	≤10 µm
Bevonat nem kör alakú	≤0,7%
Csillapítás kábelhajlítási veszteséggel 1 fordulat 1 sugár 10 mm 10 fordulat 1 sugár 15 mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
