termékleírás

1x12/1 × 24 PLC Splitter Steel Cube csomag 60x12x4 és 80x20x4 mm, 900 μm-es laza csővel 1,0+0,1/-0m, SC/APC csatlakozó.

Teljesítmény -előírások:

Paraméterek	Szimbólum	Előírások		Egység
Csatorna száma	Ch -ch	1 × 12	1 × 24
Működési hullámhossz		1260 ~ 1650		nm
Teszthullámhossz		1310/1550		nm
Spektrális arány		8.333%	4,166%	%
Beillesztési veszteség11	IL	≤12.5	≤16,0	db
Egységesség	UNI	≤1.2	≤1,6	db
Polarizációfüggő veszteség	PDL	≤0,35	≤0,40	db
Visszatérési veszteség	Rl	≥55		db
Irányíthatóság2	Dird	≥55		db
Bemeneti optikai teljesítmény	P	100		MW
Rost típus		ITU-T G657 A1 Rost
Pigtail típus		Minden port ： fehér 900 μm -es laza cső
Bemeneti hossz		1,0 +0,1/-0		m
Kimenési hossz		1,0 +0,1/-0		m
Csatlakozó		Minden port ： SC/APC
Kábeljel		1x12 PLC ： In 、 1、2…… 11 、 12 1x24 PLC ： In 、 1、2…… 23 、 24
Csomagdimenzió (L) × (W) × (H)	PKG	1x12 plc ： 60x12x4 1x24 PLC ： 80x20x6		mm
Üzemi hőmérséklet	Felső	-40 ~ +85		℃
Tárolási hőmérséklet	TST	-40 ~ +85		℃

*Megjegyzések: 1. Az összes beillesztési veszteség értéke tartalmazza a csatlakozó elvesztését.

Vázlattérkép:

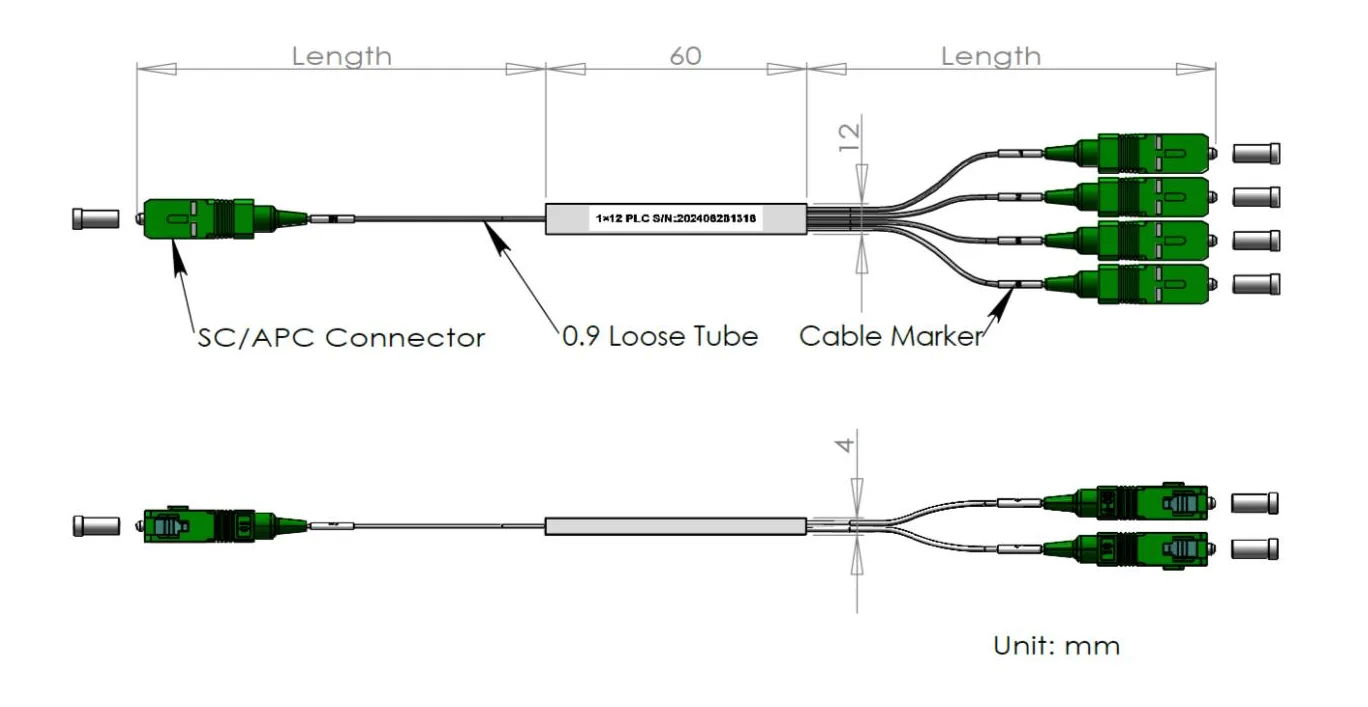

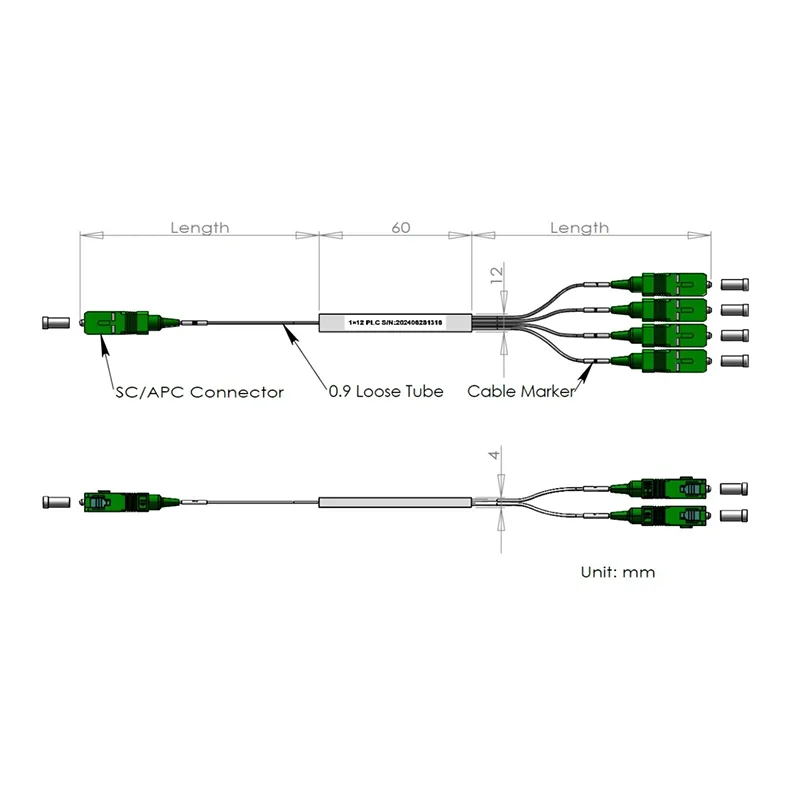

1x12 PLC elosztó

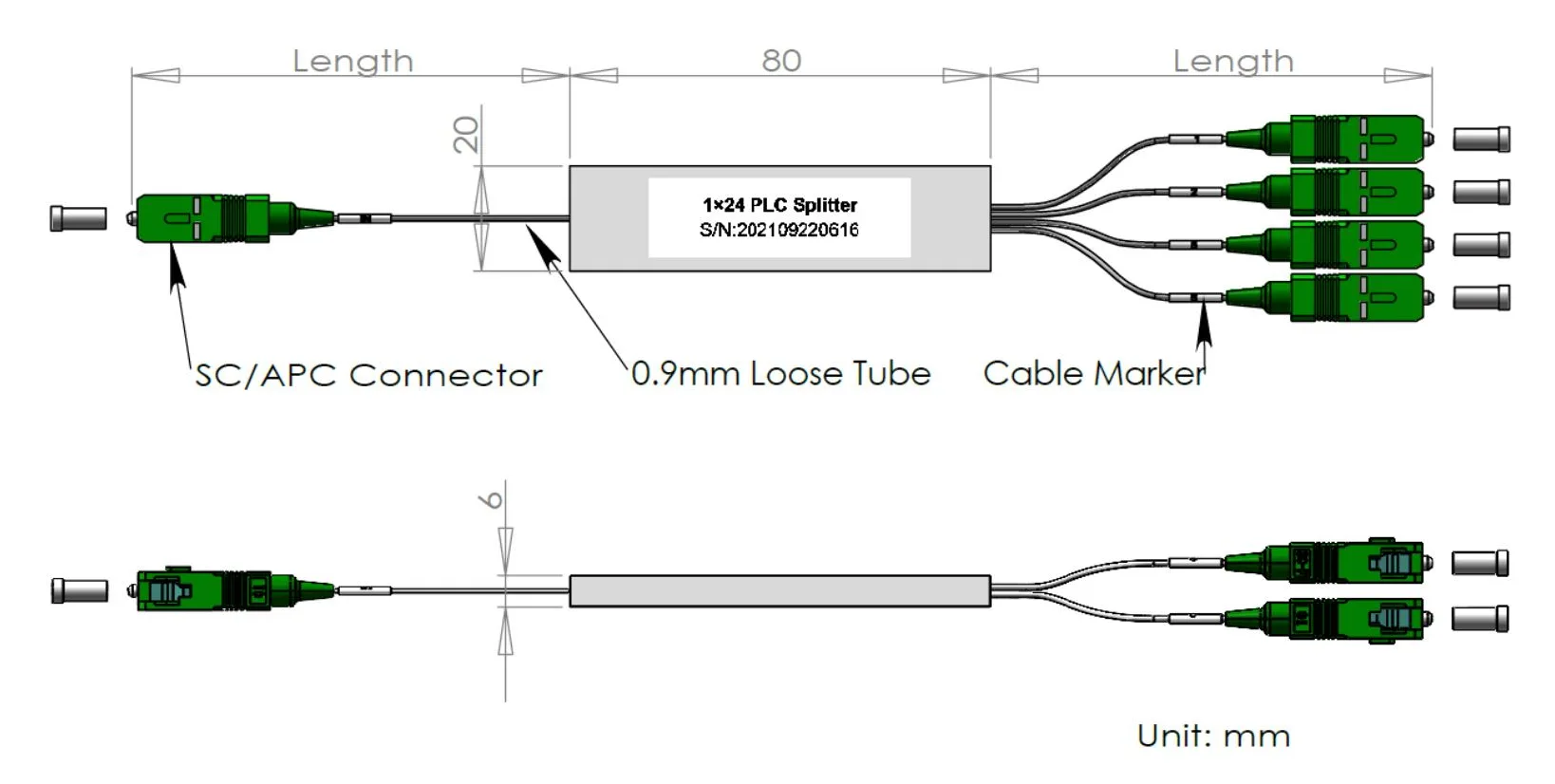

1x24 PLC elosztó

Tesztjelentés:

1. tesztjelentés a csomagolásban szereplő pontos értékekkel.

Példajelentés: 1x12 Mini 0,9 mm PLC Splitter adatlap

Működési hullámhossz (NM)	1260-1650	Megvizsgált dátum	2024/11/30
P/N:	1x12-0,9-in 1,0 m-os 1,0 m-scapc	BŰN:	21113000001
Rost típus	G657A2	Rosthossz (m)	In ≥1,0m/Out> 1,0m
Csatlakozótípus	Sciapc	Csomagdimenzió (mm)	60x12x4
Tárolási hőmérséklet	-40 ~+85 ℃	Üzemi hőmérséklet	-40 ~+85 ℃

LTEM	A (DB)		PDL (DB)		RL (DB)
Hullámhossz (NM)	@1310	@1550	@1310	@1550	@1310	@1550
Specifikáció	Max.12.50		Max.0.35		≥55
1. kikötő	12.43	12.38	0.14	0.07	Elhalad	Elhalad
2. kikötő	12.24	12.35	0.16	0.06	Elhalad	Elhalad
3. kikötő	12.22	12.20	0.12	0.07	Elhalad	Elhalad
4. kikötő	12.30	12.24	0.04	0.04	Elhalad	Elhalad
5. kikötő	12.24	12.25	0.11	0.05	Elhalad	Elhalad
6. kikötő	12.35	12.29	0.11	0.01	Elhalad	Elhalad
7. port	12.42	12.44	0.21	0.11	Elhalad	Elhalad
8. kikötő	12.23	12.18	0.11	0.01	Elhalad	Elhalad
9. kikötő	12.27	12.19	0.21	0.10	Elhalad	Elhalad
10. kikötő	12.38	12.17	0.02	0.04	Elhalad	Elhalad
11. kikötő	12.29	12.21	0.11	0.06	Elhalad	Elhalad
12. kikötő	12.42	12.27	0.08	0.07	Elhalad	Elhalad
Bemenet	Na				Na
Maximum	12.43	12.44	0.21	0.11	N/A
Min.	12.22	12.18	0.04	0.01	N/A
Átlagos	12.30	12.29	0.13	0.05	Na
Egységesség (≤0,8dB)	0.21	0.27	Directivity (DB)		> 55
